Pretože ma fascinujú svetelne efekty pri hudbe, tak som si vtedy ako 12-ročný postavilfarebnú hudbu. Mojou úlohou je dať recept na elektronickú časť farebnej hudby.

      V tomto zariadení som použil tyristor typu TIC106M, ktorý je bežne v predaji, môžeme použiť aj Tesla tyristory (KT...), avšak musíme použiť chladič. Na každý tyristor môže sa pripojiť až 500W žiarovka (bez použitia chladiča), pozor pri použití tyristora TIC106M pre väčší výkon je treba ho od chladiča odizolovať, lebo má chladiacu úchytku spojenú s anodou .

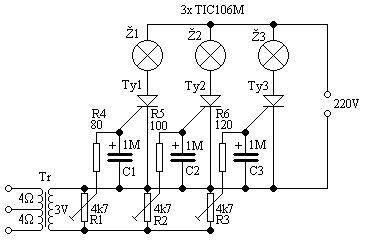

obr.1

      Farby žiaroviek si určime podľa vlastnej vôle. Na vstup transformátoru privediem signál z rozhlasového prijímača z vývodu pre prídavný reproduktor. Preto impedancia primárneho vinutia má byť 4 alebo 8 ohmov. Na jadre s prierezom stredného stĺpiku asi 1 cm2 to bude približne 2 x 60 až 100 závitov drôtu s priemerom 0,2mm. Sekundárne vinutie musíme navinúť, aby pri strednej hlasitosti privedeného signálu bolo efektívne napätie aspoň 3V. Bude to asi 400 až 800 závitov s priemerom 0,1 mm. Odporové trimre R1 až R3 nastavíme (najlepšie pomocou tónového generátoru) pracovné podmienky tak, aby jednotlivé žiarovky svietili len v príslušnom kmitočtovom pásme.

Farebná hudba by mala fungovať na prvý raz!

Mnoho zábavy s farebnou hudbou.

Zariadenie je galvanicky spojené zo sieťou, preto je treba dodržať opatrnosť!
